智能测试桩也叫GPRS智能电位采集仪，是一种 3 通道模拟量采集无线传输终端设备，可用于阴极保护实时数据远程监测，方便的入网方式及精确的测量促使其具有广泛的应用前景。随着移动互联网的兴起，可以通过移动设备，电脑远程查看或分析测量数据。
GPRS智能电位采集仪系列采用全新的模块化设计理念，具有更好的兼容性和扩展性，方便后续产品的升级使用。
智能测试桩产品背景
测试桩一般埋设在管道或管网沿线，用于检测管道或管网的阴极保护的参数。根据被保护管道或管网的使用寿命，需要专业技术人员连续几年甚至几十年对保护电位进行检测。特别是一些长输管道，每几公里就会设一个测试桩，且测试桩一般埋设在野外，不但没有市电，工作量大且对检测人员技术要求较高（比如：针对带有参比电极的测试桩需要检测人员带着万用表或电位测试仪沿线检测；针对不带参比电极的测试桩，需要检测人员携带万用表和便携式参比电极沿线检测）
基于以上诸多问题，我公司研发并生产出了新型太阳能智能电位测试桩，新型智能电位测试桩实现了随时随地接收管道或管网被保护电位的各项参数

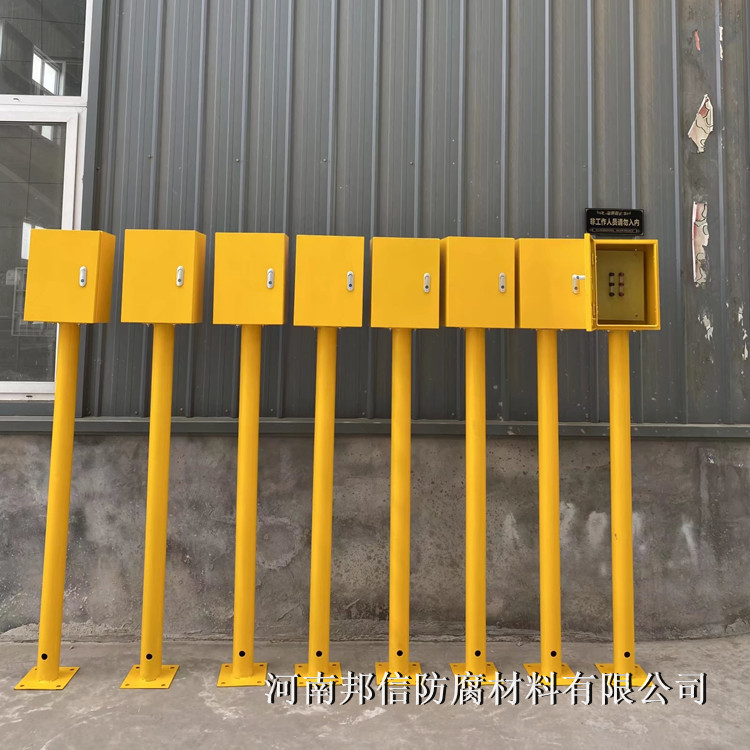

智能测试桩组成及结构
产品组成：太阳能发电板、支撑架、智能电位采集仪、极化探头、发射天线、测试桩体、发射器、编程控制器、模数转换器、电源控制器、蓄电池、线路板；

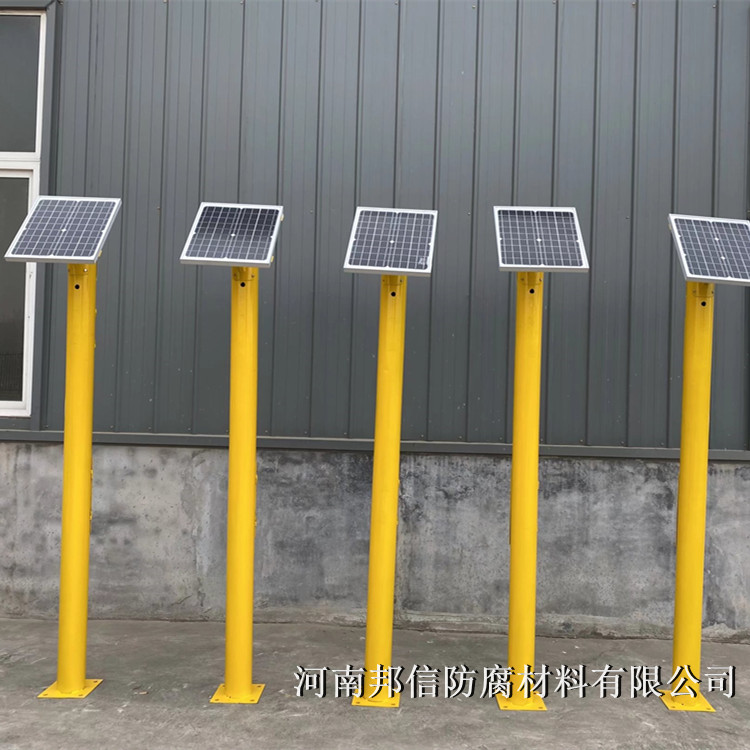

组成结构：太阳能电池板和支撑架连接固定，支撑架再固定在测试桩外壳上，发射天线固定在测试桩外壳顶端，将连线好的发射器、编程控制器、模数转换器、电源控制器固定在线路板上，将连接固定好的线路板和蓄电池固定在开了一个小门的测试桩外壳里面，将来自管道和参比电极的电缆连接到模数转换器上，将太阳能板、蓄电池、电源控制器电缆相连接，构成了太阳能智能电位测试桩。
智能测试桩的工作模式和主要功能
（1）定时工作模式：每天定时采集和上传数据。
（2）连续采集模式：支持 24 小时连续采样，可根据设定的时间段采样，并对所有数据存储。
（3）监测工作模式：一定时间间隔（可自行设定）
（4）断电测试电位曲线快速采集工作模式：根据系统设置的时间段，支持面向断电测试的电位数据快速采集，z小采集间隔 30ms，默认手动测试。
（5）具有远程控制功能：通过配套系统软件，可以调整监测仪的采样时间、采样频率、断电测试采样时间、连续采样时间等工作模式和工作参数。
（6）具有通讯异常保护功能：具有数据存储功能，在通讯异常时，在定时采集模式下，每天采集上传一次数据，能够存储 1 年以上运行数据，保证测试数据不丢失，在通讯恢复时，可以自动上传数据。
（7）采用极化探头，具有抗交流干扰能力。
（8）可手动测试。
（9）如果采用锂电池，电位采集仪可将供电电池电压的数据一并上传，以便了解电池的剩余电量。如采取太阳能供电方式，电压也可显示在控制器处。
（10）GPS地图标记：安装完毕后可在PC端进行定位，定位测试桩的位置。
（11）通道1/2可接直流电位，通道3可接电流。
（12）配备太阳能与蓄电池，永不断电。
（13）配备控制器，保护蓄电池寿命和设备供电安全。
（14）SIM卡第一年每月30M免费流量。
（15）4G传输，信号更稳定。
